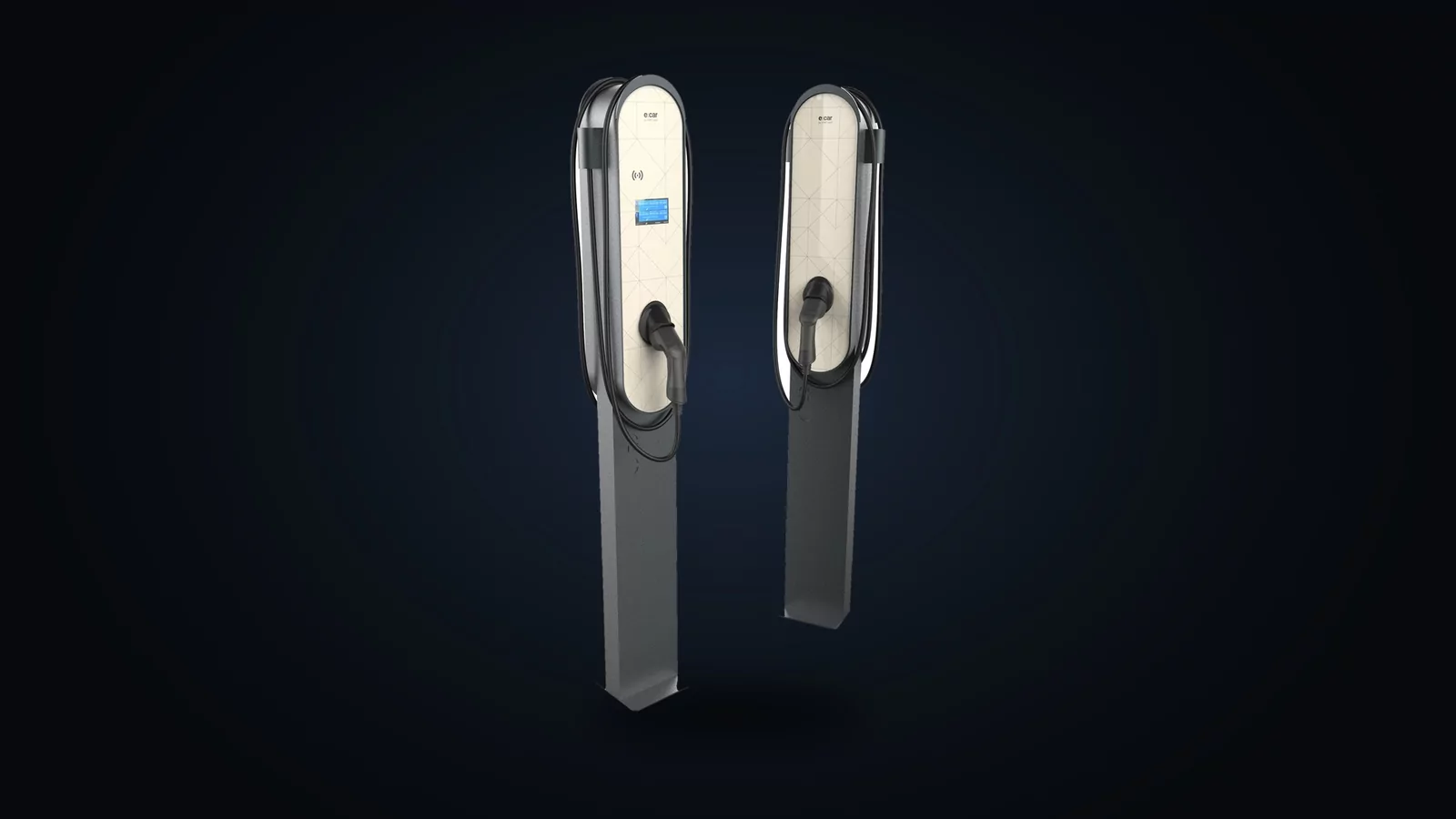

e:car COLUMNnabíjecí sloup pro dvě auta
Volně stojící AC stanice se dvěma výstupy 2× 22 kW, fakturačním elektroměrem MID pro každý výstup, displejem 5″, OCPP 1.6J i 2.0.1 a QR platbou podle nařízení AFIR. Vyvinuto a vyrobeno v České republice.
od 95 590 Kč s DPH · 79 000 Kč bez DPH
Veřejné i firemní nabíjení v jednom sloupu
Fakturační měření MID
Každý výstup má vlastní elektroměr s certifikací MID. Naměřená spotřeba slouží jako podklad pro fakturaci a platby v systému OCPP.

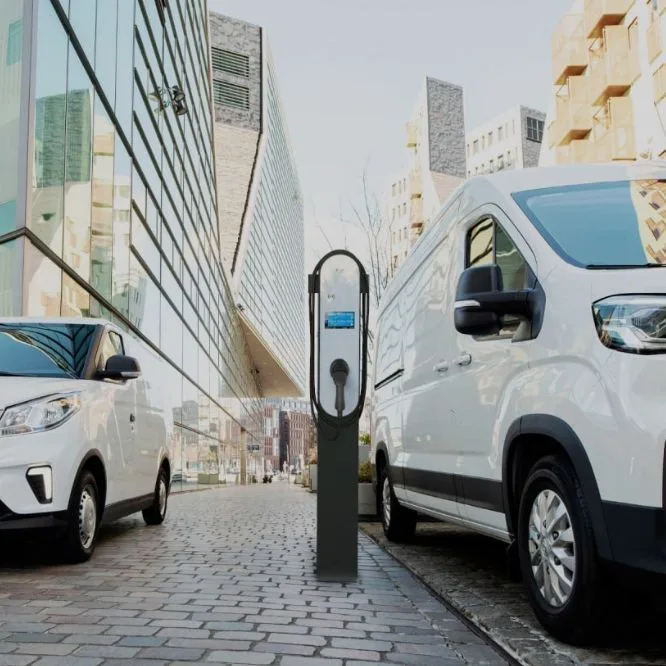

Platba podle AFIR
Při provozu na OCPP backendu zobrazuje displej QR kód pro platbu. Stanice splňuje nařízení AFIR pro veřejné nabíjení.
Displej 5″
Informace o nabíjení, QR kód pro platbu a reklamní video nebo statické vizuály. RGB signalizace stavu.
OCPP, Modbus a sdílení výkonu
LAN, OCPP 1.6J a 2.0.1, Modbus TCP, aktualizace na dálku (OTA). Load Balance rozděluje výkon přípojky mezi stanice (vyžaduje IONT meter).
Přístup přes RFID
Autorizace kartami a čipy RFID 13,5 MHz, uživatele lze rozlišit pro rozúčtování spotřeby.
Ochrany v každém výstupu
Integrovaný chránič AC 30 mA + DC 6 mA pro každý výstup. Teplotní čidla ve výkonové elektronice, u kabelové verze i v konektorech.
Dvě zásuvky, nebo dva pevné kabely
Obě provedení jsou ve verzi PREMIUM AFIR se stejnou výbavou, v barvách Burberry stripes a Antracit stripes.

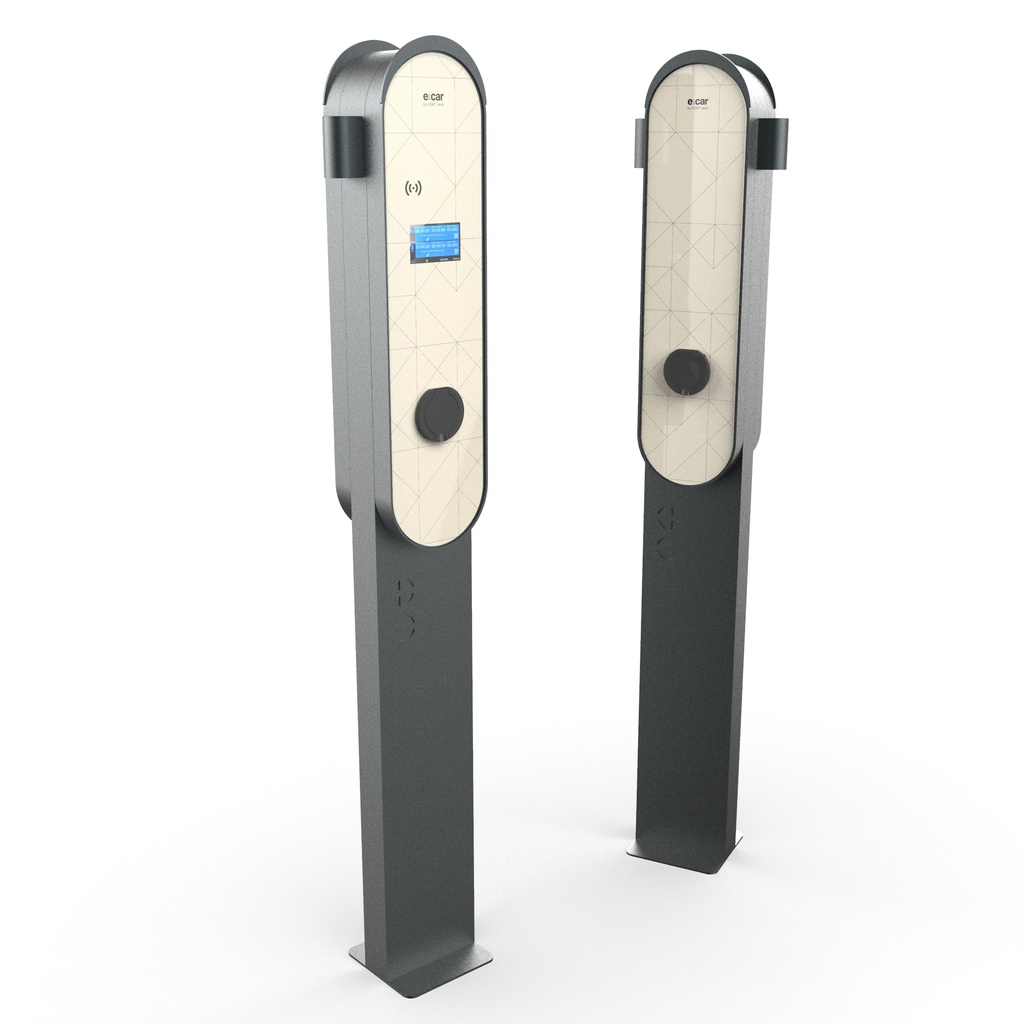

Zásuvka / zásuvka
Dvě zásuvky Type 2 s motorizovaným zámkem pro vlastní kabel vozidla.

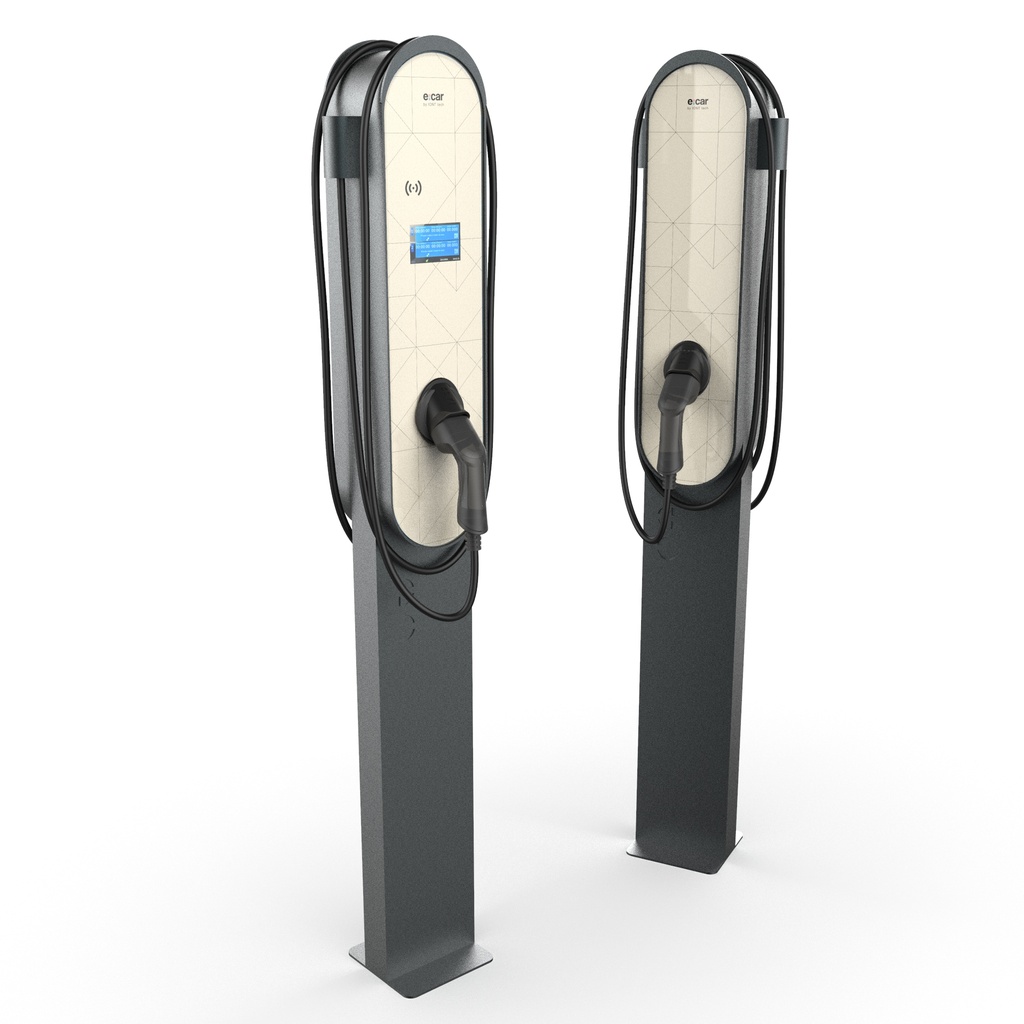

Kabel / kabel
Dva pevné kabely Type 2, standardně 5 m, další délky na přání.

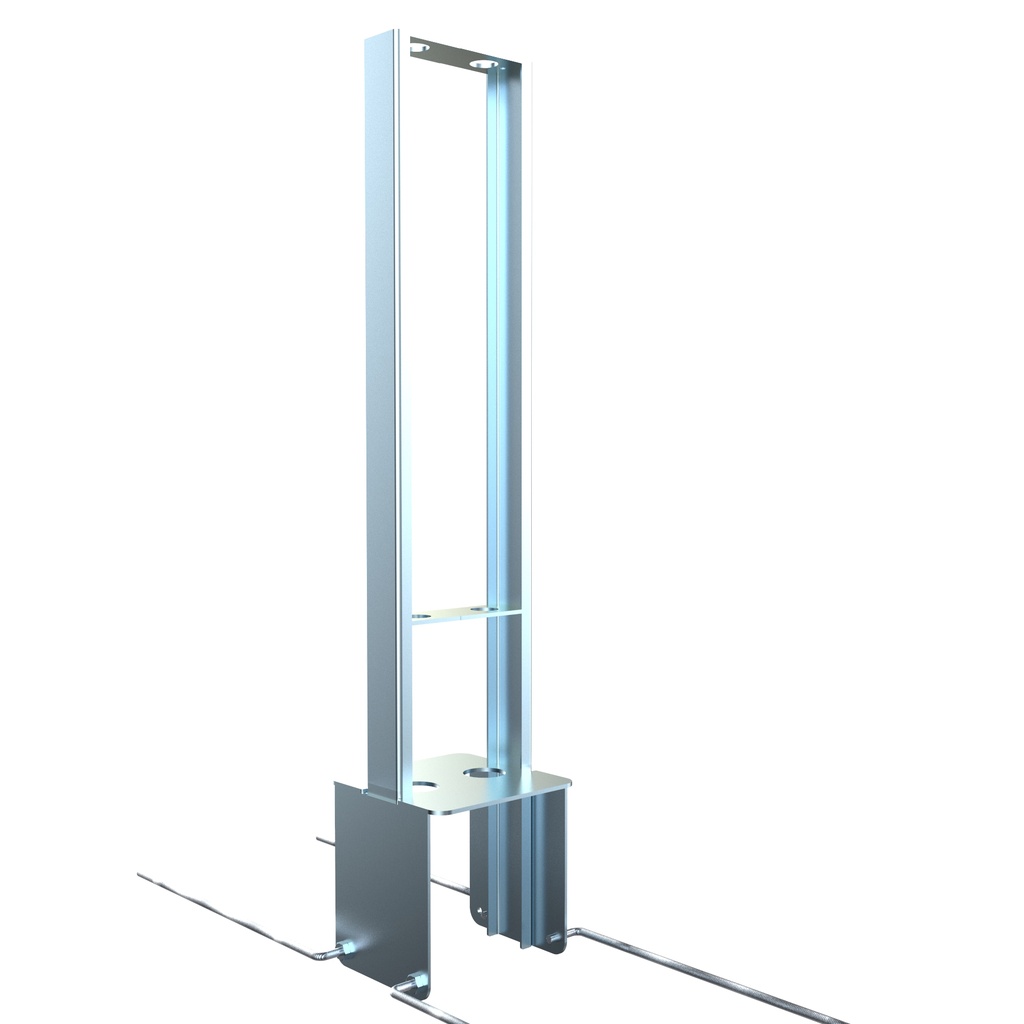

Zemní stojan
Kompletní stojan k zabetonování pro ukotvení sloupu bez nosné zdi.

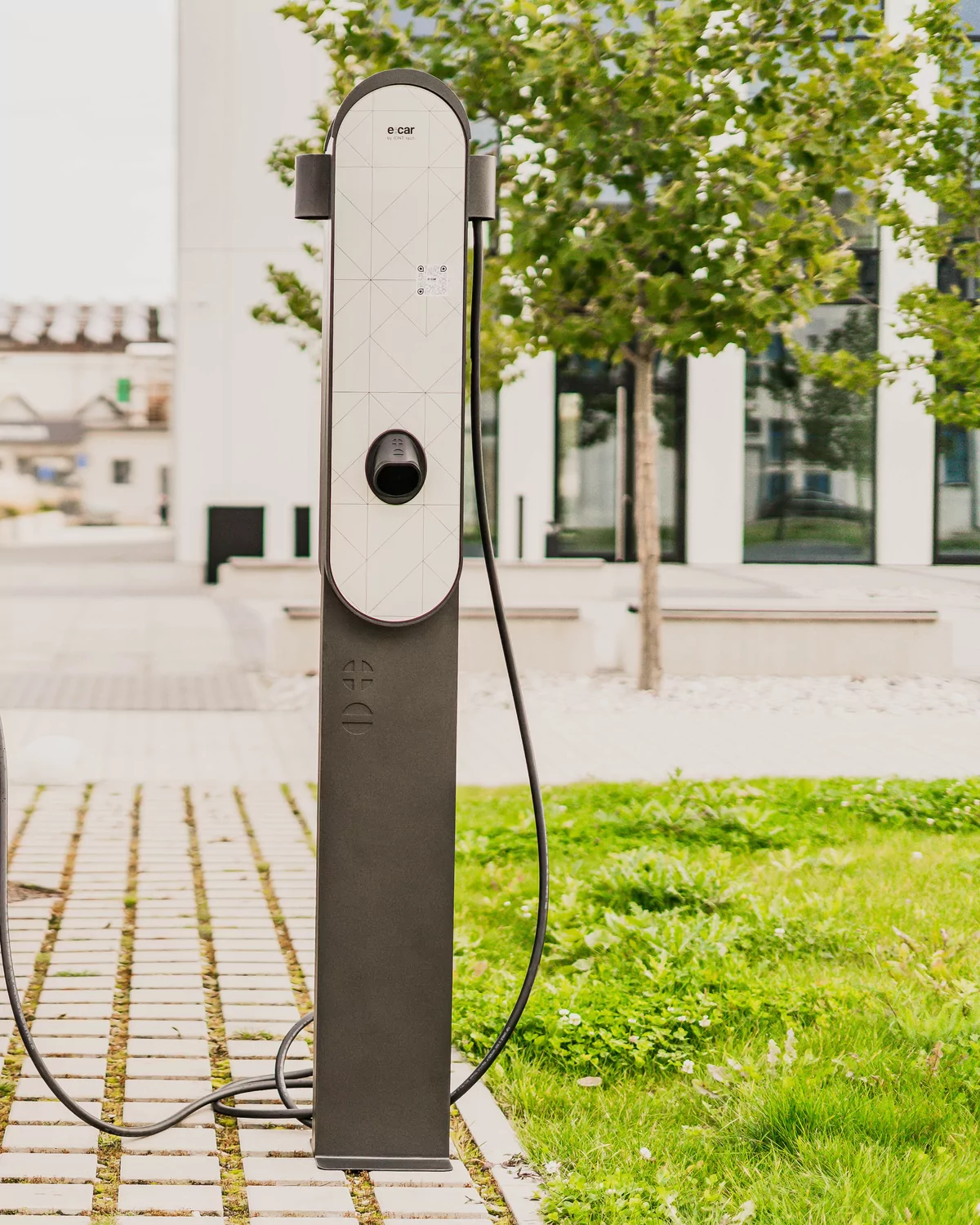

Stanice, která je vidět
Na plném parkovišti se nástěnná nabíječka snadno ztratí. e:car COLUMN je vysoký 177 cm, takže je vidět nad střechami aut, a široký jen 17,5 cm, takže se vejde do řady mezi stání. Jeden sloup obslouží dvě auta najednou.
- Výška 177 cm, nad střechami běžných aut
- Šířka 17,5 cm, hloubka 32,8 cm
- Dva výstupy pro dvě sousední stání
- Volně stojící, bez nosné zdi
Platba bez registrace
Od 13. dubna 2024 musí nově instalované veřejné dobíjecí stanice v EU umožnit ad-hoc platbu bez registrace a smlouvy.
Fyzický platební terminál je povinný u stejnosměrných stanic od 50 kW. U AC stanic s nižším výkonem stačí bezpečná online platba, například přes dynamický QR kód.
e:car COLUMN při provozu na OCPP backendu zobrazuje QR kód přímo na displeji. Provoz veřejné stanice včetně plateb a vyúčtování můžeme převzít.
Ocel, sklo a vlastní design
- Volně stojící sloup z oceli s lakováním Komaxit a skleněnými panely.
- Uzamykatelný tvarovým zámkem.
- Skleněné panely ve vzorech Burberry stripes a Antracit stripes, na zakázku i s firemní grafikou.
- Krytí IP54 pro interiér i exteriér, provoz od −30 do +50 °C.
- Připojení vodičů svorkami push-in.
e:car COLUMN v číslech
| Napájení | 3× 400 V AC, 50 Hz (volitelně 1× 230 V AC) |
|---|---|
| Nabíjecí výkon | 2× 22 kW |
| Výstupy | 2× zásuvka Type 2 s motorizovaným zámkem, nebo 2× pevný kabel Type 2 (standardně 5 m) |
| Měření | 2× fakturační elektroměr MID |
| Ochrana | chránič AC 30 mA + DC 6 mA pro každý výstup |
| Teplotní čidla | výkonová elektronika, u kabelové verze konektory a oba konce kabelu |
| Platba | QR kód pro platbu při provozu na OCPP backendu |
| Komunikace | LAN, OCPP 1.6J, OCPP 2.0.1, Modbus TCP |
| Řízení výkonu | Load Balance (s IONT meter) |
| Autorizace | RFID 13,5 MHz |
| Displej | 5″ |
| Aktualizace | na dálku (OTA) |
| Krytí | IP54, interiér i exteriér |
| Provozní teplota | −30 až +50 °C |
| Konstrukce | volně stojící, ocel s lakováním Komaxit, skleněné panely, tvarový zámek |
| Rozměry | 1770 × 175 × 328 mm |
| Normy | IEC 61851, IEC 62196, nařízení AFIR |
| Záruka | 2 roky na zařízení, 3 roky na výkonovou elektroniku |
| Výroba | Česká republika |
Stáhnout katalog e:car COLUMN (PDF) → Kalkulačka doby nabíjení →

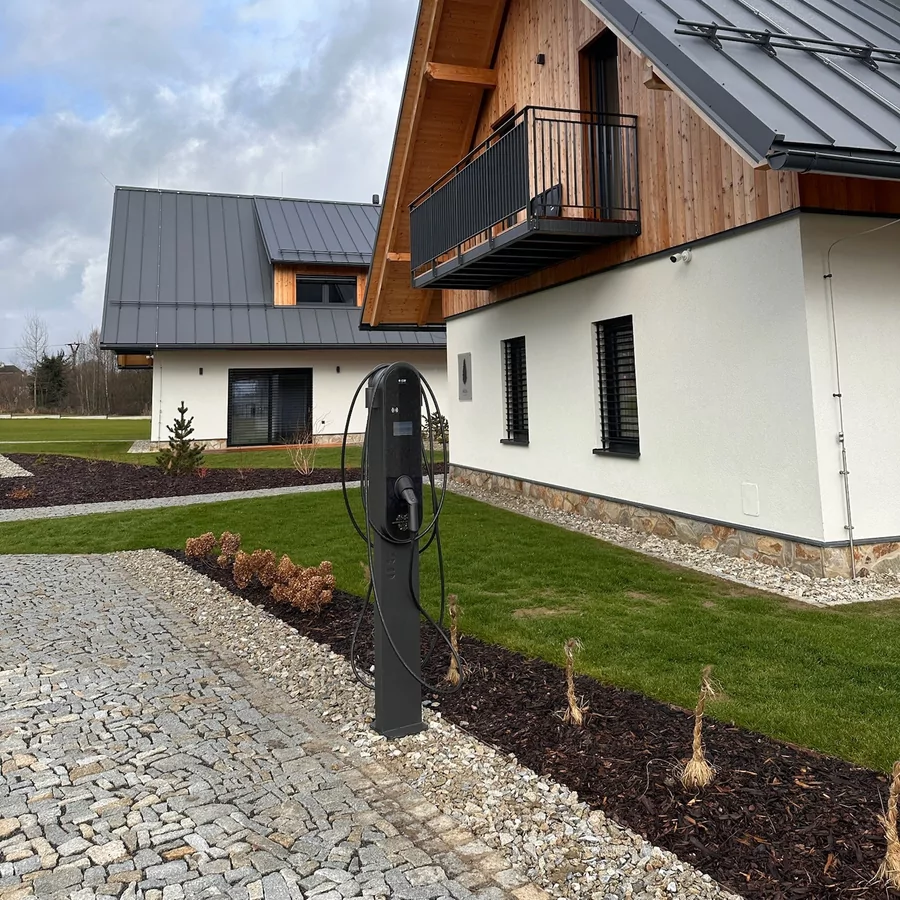

e:car COLUMN u zákazníků
Časté dotazy
Splňuje e:car COLUMN nařízení AFIR?
Ano. Při provozu na OCPP backendu zobrazuje displej QR kód pro ad-hoc platbu, což nařízení AFIR u AC stanic pod 50 kW připouští. Fyzický terminál AFIR vyžaduje až u DC stanic od 50 kW.
Lze nabíjet dvě auta najednou?
Ano. Sloup má dva výstupy, každý až 22 kW. S IONT meter rozděluje dostupný výkon přípojky mezi více stanic.
Jde spotřebu rozúčtovat?
Ano. Každý výstup má vlastní fakturační elektroměr MID a uživatele lze rozlišit kartami RFID.
S jakým backendem stanice funguje?
S libovolným backendem, který podporuje OCPP 1.6J nebo 2.0.1. Pro chytrou domácnost nebo energetický management je k dispozici Modbus TCP.
Jak se sloup ukotví?
Na zemní stojan, který se zabetonuje do podkladu. Montáž a zprovoznění zajišťují certifikovaní partneři IONT.
Jaká je záruka?
Na zařízení 2 roky, na výkonovou elektroniku 3 roky.
Nabíjení pro parkoviště firmy nebo obce
Připravíme nabídku podle počtu míst, přípojky a způsobu provozu. Stanice jsou skladem v e-shopu.
