Přehled

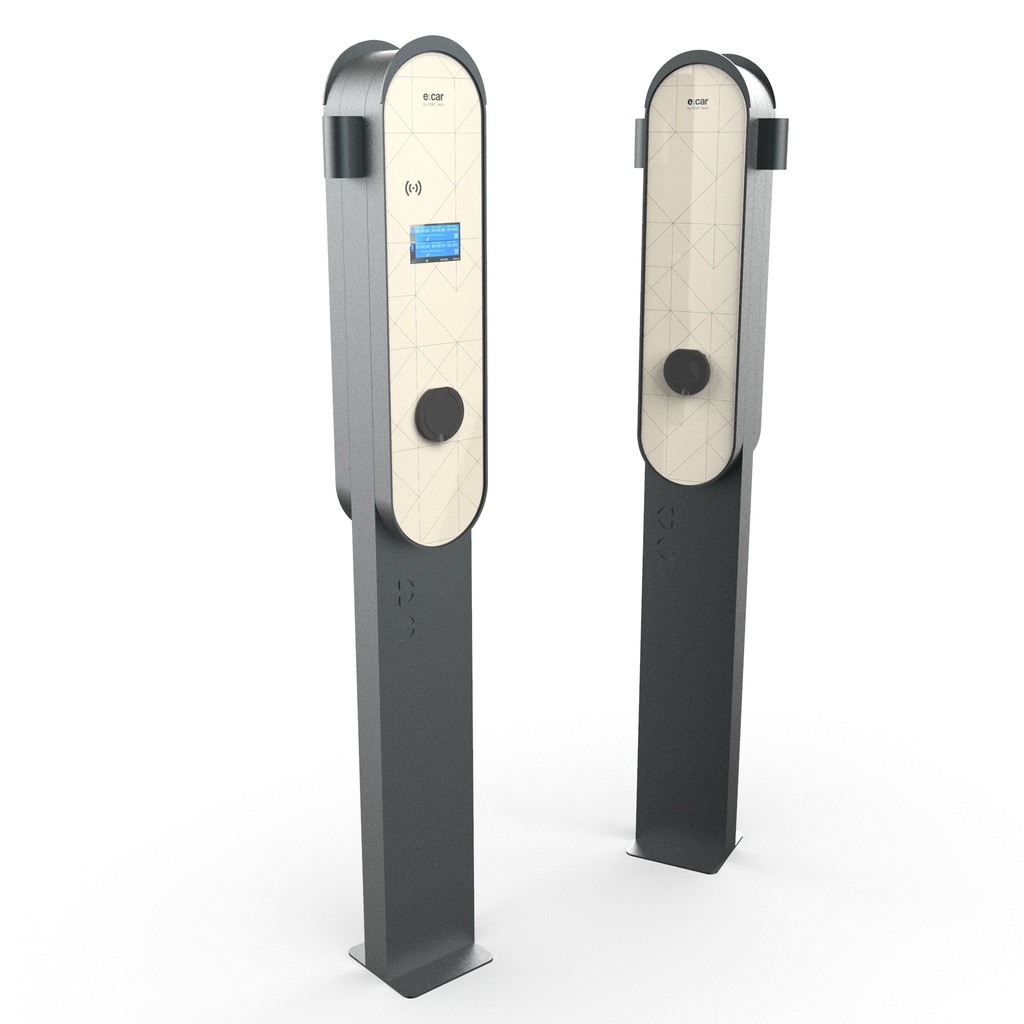

Volně stojící AC stanice se dvěma zásuvkami Type 2
e:car COLUMN double PREMIUM AFIR je volně stojící AC stanice se dvěma zásuvkami Type 2 pro současné nabíjení dvou vozidel výkonem 2× 22 kW. Je určena pro veřejné a firemní dobíjecí body, každý výstup má vlastní fakturační elektroměr MID a stanice splňuje nařízení AFIR. Navrženo a vyrobeno v České republice.
Klíčové vlastnosti
Dva nabíjecí body
Dvě zásuvky Type 2 s motorizovaným zámkem pro současné nabíjení dvou vozidel, každý výstup až 22 kW.
Ochrana každého výstupu
Integrovaný chránič AC 30 mA + DC 6 mA pro každý výstup. Teplotní senzor ve výkonové elektronice hlídá provoz i při dlouhodobém zatížení.
Fakturační měření MID
Každý výstup má vlastní elektroměr s certifikací MID. Naměřená spotřeba slouží jako podklad pro fakturaci a platby v systému OCPP.
Řízení a správa
Funkce Load Balance upravuje výkon podle možností přípojky a rozděluje dostupný výkon mezi více stanic, vyžaduje IONT meter. Komunikace LAN, OCPP 1.6J a 2.0.1, Modbus TCP, aktualizace softwaru na dálku (OTA).
Displej a signalizace
Displej 5″ zobrazuje informace o nabíjení, reklamní video a při provozu na OCPP backendu QR kód pro platbu přes terminál. RGB signalizace stavu, přístup přes RFID 13,5 MHz.
Konstrukce
Volně stojící sloup z oceli s lakováním Komaxit a skleněnými panely, uzamykatelný tvarovým zámkem. Krytí IP54, provoz od −30 do +50 °C.
Technické parametry
| Napájení | 3× 400 V AC, 50 Hz (volitelně 1× 230 V AC, 50 Hz) |
|---|---|
| Nabíjecí výkon | 2× 22 kW |
| Konektor | 2× zásuvka Type 2 s motorizovaným zámkem |
| Ochrana | chránič AC 30 mA + DC 6 mA pro každý výstup |
| Teplotní čidla | výkonová elektronika |
| Měření spotřeby | 2× fakturační elektroměr MID |
| Komunikace | LAN, OCPP 1.6J, OCPP 2.0.1, Modbus TCP |
| Řízení výkonu | Load Balance (s IONT meter) |
| Autorizace | RFID 13,5 MHz |
| Aktualizace | OTA, na dálku |
| Displej | 5″ |
| Platba | QR kód pro platbu přes terminál při provozu na OCPP backendu |
| Signalizace | RGB |
| Krytí | IP54, interiér i exteriér |
| Provozní teplota | −30 až +50 °C |
| Konstrukce | volně stojící, ocel s lakováním Komaxit, skleněné panely, tvarový zámek |
| Čelní panel | Burberry stripes, Antracit stripes |
| Rozměry | 1770 × 175 × 328 mm |
| Připojení vodičů | svorky push-in |
| Normy | IEC 61851, IEC 62196, nařízení AFIR |
| Výroba | Česká republika |
| Záruka | 2 roky na zařízení, 3 roky na výkonovou elektroniku |
Konfigurace stanice
Konfiguraci pro konkrétní místo, včetně řízení přístupu, připravíme na vyžádání. Montáž a zprovoznění zajišťují certifikovaní partneři IONT.
