Přehled
AC stanice pro veřejné nabíjení se dvěma pevnými kabely Type 2

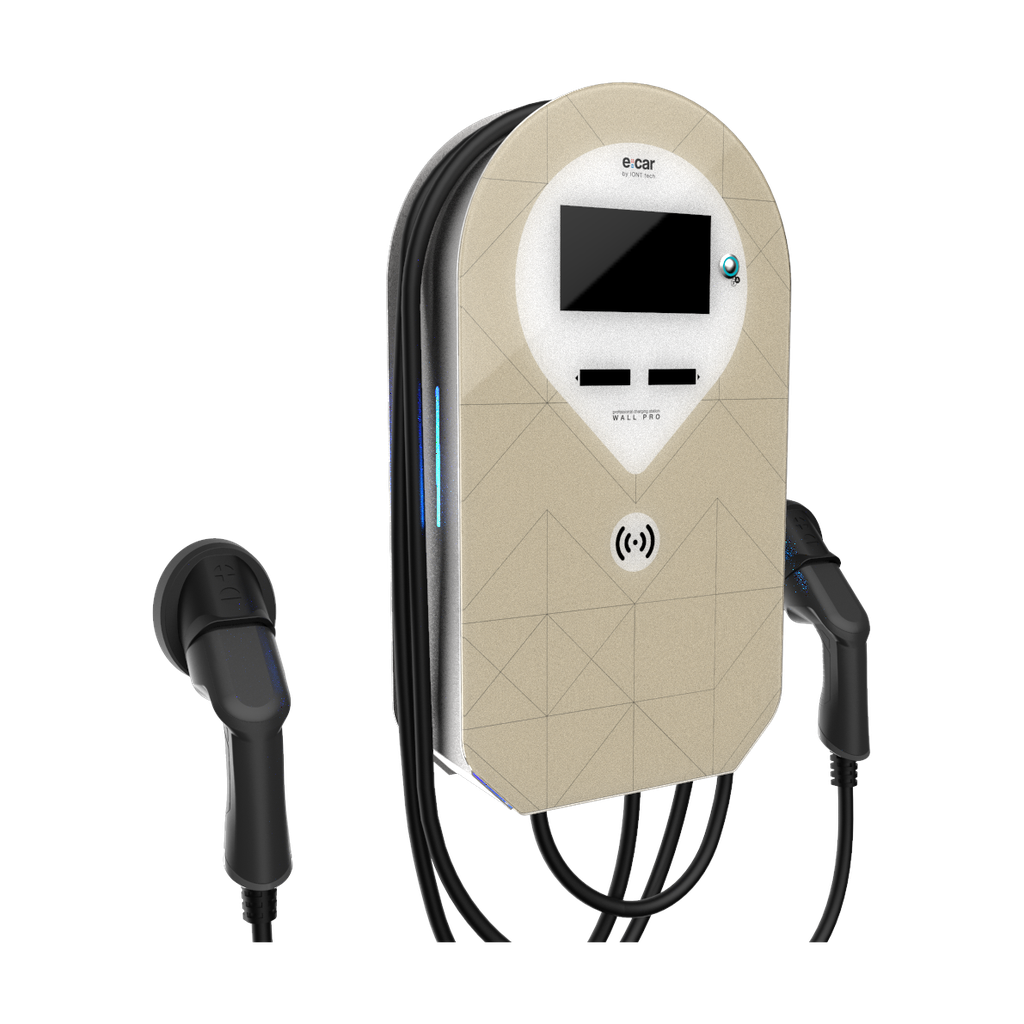

e:car WALL PRO PREMIUM AFIR je AC stanice pro veřejné a firemní nabíjení s dvěma pevnými kabely Type 2 a výkonem 22 kW, variabilně až 2× 22 kW. Každý výstup má vlastní elektroměr MID, 7″ displej zobrazuje QR kód pro platbu a stanice splňuje nařízení AFIR. Navrženo a vyrobeno v České republice.
Klíčové vlastnosti
Dva výstupy
Dva pevné kabely Type 2 s teplotními čidly, standardně 5 m (volitelně 8, 10 nebo 12 m).
Fakturační měření MID
Každý výstup má vlastní elektroměr s certifikací MID. Odebrané kWh lze přesně a průkazně účtovat i rozúčtovat mezi zaměstnance nebo hosty.
Displej 7″
Zobrazuje informace o nabíjení a při provozu na OCPP backendu QR kód pro platbu přes terminál, v době nečinnosti statické obrázky nebo videa. Antivandal tlačítko přepíná jazyk zobrazení.
Řízení a přístup
LAN, OCPP 1.6J a 2.0.1, čtečka RFID 13,5 MHz a aktualizace firmwaru na dálku (OTA). Load Balance sdílí dostupný výkon přípojky mezi stanicemi a vyžaduje IONT meter.
Ochrany
Chránič EV pro každý výstup (AC 30 mA + DC 6 mA), chránič typu B není potřeba. Teplotní čidla ve výkonové elektronice a na obou koncích každého kabelu ukončí nabíjení při nadměrné teplotě.
Konstrukce a záruka
Nerezové tělo, kalené sklo a lakovaný čelní panel, uzamykatelné tvarovými zámky, krytí IP54, provoz od −30 do +50 °C. Záruka 2 roky na zařízení, 3 roky na výkonovou elektroniku.
Technické parametry
| Napájení | 3× 400 V AC, 50 Hz |
|---|---|
| Nabíjecí výkon | 22 kW (třífázově), variabilně až 2× 22 kW |
| Výstupy | 2× pevný kabel Type 2 |
| Délka kabelu | 5 m (volitelně 8, 10 nebo 12 m) |
| Ochrana | chránič EV pro každý výstup, AC 30 mA + DC 6 mA |
| Teplotní čidla | výkonová elektronika, oba konce každého kabelu |
| Měření | elektroměr MID pro každý výstup |
| Platba | QR kód pro platbu přes terminál při provozu na OCPP backendu |
| Řízení výkonu | Load Balance, sdílení výkonu mezi stanicemi (vyžaduje IONT meter) |
| Komunikace | LAN, OCPP 1.6J, OCPP 2.0.1 |
| Autorizace | autonomní režim, RFID 13,5 MHz |
| Displej | 7″, zobrazení QR kódu, informací, obrázků a videí |
| Ovládání | antivandal tlačítko pro změnu jazyka |
| Aktualizace | firmware na dálku (OTA) |
| Signalizace | RGB indikátor stavu nabíjení |
| Krytí | IP54, interiér i exteriér |
| Provozní teplota | −30 až +50 °C |
| Konstrukce | nerezové tělo, kalené sklo, lakovaný čelní panel, tvarové zámky |
| Čelní panel | Cookie brown |
| Rozměry | 620 × 430 × 174 mm |
| Připojení vodičů | svorky push-in |
| Normy | IEC 61851, IEC 62196 |
| Veřejné nabíjení | splňuje nařízení AFIR |
| Výroba | Česká republika |
Konfigurace a nabídka
Délky kabelů, nastavení přístupu a termín dodání upřesníme v nabídce. Montáž a zprovoznění zajišťují certifikovaní partneři IONT.
